Electrogator® ii

Pivoți centrali

Sistemul pivot cu acționare electrică, lider în industrie, este conceput pentru durabilitate, eficiență și o distribuție superioară a apei.

Găsiți un dealer

Vezi Specificații

Informații despre produs

Oțel de înaltă rezistență

Oțelul de înaltă rezistență care intră în pivoții Electrogator II și sistemele de mișcare laterală poate fi cu până la 50% mai puternic decât oțelul utilizat în sistemele de irigare concurente. Rezultatul este o structură de înaltă rezistență care cântărește cu până la 20% mai puțin.  

Un sistem Reinke elimină trei tone suplimentare de greutate de compactare a solului (în comparație cu mașinile concurenților noștri).  

Cu șase mii de lire sterline mai puțin înseamnă mult mai puțin stres și uzură asupra sistemului de transmisie și a componentelor critice ale sistemului. Ceea ce înseamnă că sistemele de irigare Reinke sunt mai durabile, au mai puține perioade de nefuncționare și necesită mai puține reparații.

Informații despre produs

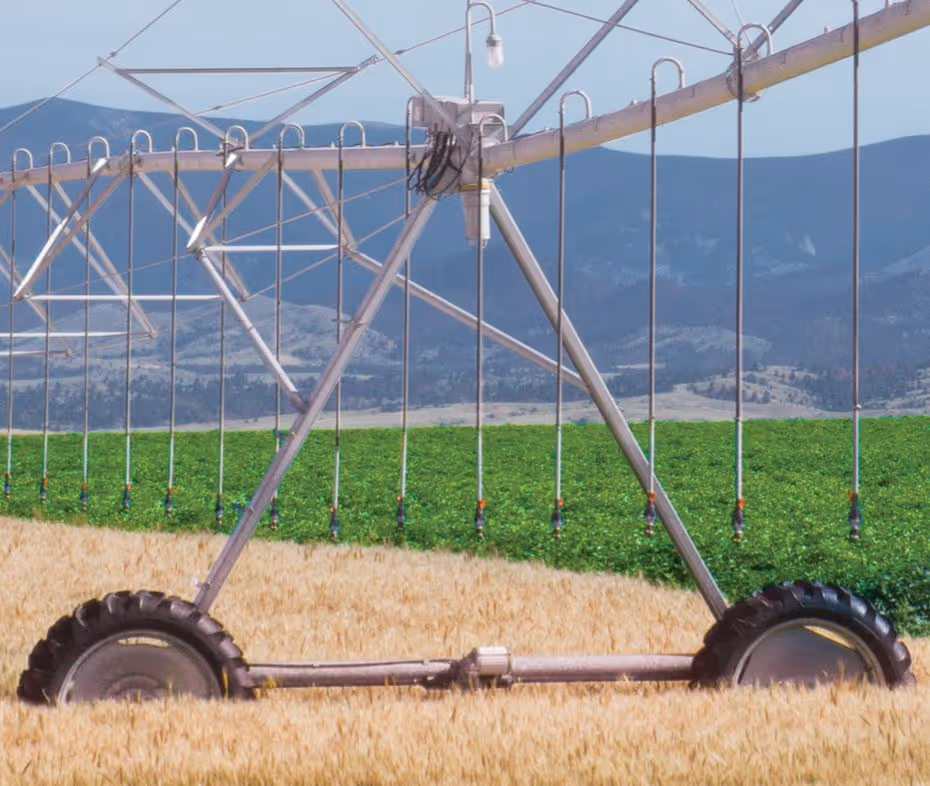

Turnuri și rezistență structurală

O bază mai largă a turnului pentru o stabilitate sporită
Absoarbe mai mult stres la turn și nu îl transferă direct în conducta de apă
Reducerea oboselii componentelor pentru maximizarea duratei de viata a sistemului
Structura mai puțin intruzivă îmbunătățește aplicarea apei la turn și provoacă mai puține perturbări culturilor mai înalte
Flotație crescută pentru performanțe mai bune

Cu cât este mai mult stres care este deviat de la conducta de apă, cu atât mai bine. De aceea, atașăm rigidizări galvanizate cu diametrul de 3 inci la fundul grinzii în loc de direct la conducta de apă. Stresul este distribuit mai uniform pe întreaga durată și, cel mai important, longevitatea conductelor primește un impuls uriaș.

Informații despre produs

Cârligul și receptorul

Cel mai eficient loc de rotire în interiorul unui cilindru este direct în centru, exact acolo unde am plasat articulația cârlig-receptor. Permite flexibilitate maximă pe terenuri dificile. Chiar și atunci când intervalul trebuie să se rostogolească ușor, nu va afecta alinierea. În plus, îmbinarea internă permite portbagajului să se flexeze fără a fi întins excesiv, sporind longevitatea.

Acest sistem afectează fluxul de apă? Răspunsul este da, puțin. Dar, potrivit unui studiu al Universității Clemson, este minim. Competiția are, de asemenea, pierderi suplimentare de frecare datorită caracteristicilor invazive ale conductelor, cum ar fi garniturile T, cuplajele găurite cu debit și conexiunile furtunului de apă deformate. Din nou, ingineria superioară creează încă un beneficiu pentru operațiunea dvs.

Informații despre produs

CUTIE DE TURN cu pereți dubli

Cutia de turnuri exclusivă Reinke cu pereți dubli oferă un mediu fără umiditate pentru componentele electrice - este ultimul loc în care veți găsi vreodată condens.
‍
Materialele sale de înaltă calitate, rezistente la UV și designul unic fac din cea mai puternică și mai lungă cutie turn din industrie. În cele din urmă, datorită unei interblocări mecanice de siguranță, nimeni nu poate scoate capacul fără a deconecta mai întâi puterea de la turn.

Informații despre produs

ETANȘAREA INELULUI V

Există atât de multe avantaje ale garniturii noastre cu inel în V, încât nu ne vine să credem că nu a fost copiată ca multe dintre celelalte inovații ale noastre. În primul rând, fiecare sigiliu este fixat în siguranță în interiorul țevii și este complet protejat de efectele deteriorate ale luminii UV.

În continuare, spre deosebire de garnitura T a concurentului, care este fixată între două flanșe, etanșarea inelului V Reinke creează un contact mai puternic, flanșă-flanșă (în loc de flanșă-plastic flanșă) și combină rezistența a două flanșe din oțel conectate (în loc să întrerupă rezistența oțelului cu o garnitură T din plastic). În plus, flanșele conectate nu se vor înfunda sau se vor așeza și nu vor crea potențiale puncte slabe care înseamnă reparații viitoare.

În cele din urmă, garnitura inelului V lasă o suprafață netedă a țevii interne, în timp ce fiecare garnitură T are o buză internă care perturbă fluxul de apă la fiecare conexiune. În orice mod posibil, sistemul de etanșare cu inel în V Reinke este doar o modalitate mai bună de conectare a conductelor.

Informații despre produs

Prize de aspersoare

Fiecare parte contează. De aceea, sudăm jumătăți de cuplare conice de 3/4” de înaltă rezistență la conducta noastră de apă din oțel de înaltă rezistență și chiar facem un pas dincolo de aceasta și sudăm cuplaje conice din oțel inoxidabil 3/4” la conducta noastră de apă cu nichel crom. Spre deosebire de cuplajele găurite cu flux, sudurile nu perturbă niciodată debitul de apă și sunt inerent mai puternice.

Rezultate previzibile de înaltă performanță

Eficiența aplicării apei este un element esențial al performanței unui sistem de irigare. Fluctuațiile presiunii cauzate de terenul ondulat în timpul unui ciclu de irigare pot duce la o acoperire inegală, afectând zone critice ale câmpului. Îmbinarea flexibilă internă Reinke, cunoscută sub numele de cârlig și receptor, este cea mai previzibilă îmbinare flexibilă de înaltă performanță din industrie, oferind variații minime ale pierderilor de presiune — indiferent dacă sistemul operează pe teren plat sau accidentat.

Pierderea de presiune prin îmbinarea cârlig–receptor Reinke rămâne constantă, ceea ce asigură că toate diagramele de performanță ale sistemului de sprinklere rămân precise și relevante, indiferent de teren. Nu este nevoie să ne credeți pe cuvânt. Universitatea Clemson a realizat un studiu comparativ între mai multe tipuri de articulații flexibile, analizând pierderile de presiune (întreruperea fluxului de apă). Măsurătorile au fost efectuate la diferite debite (în galoane pe minut – GPM), atât pe un teren plan, cât și pe unul cu o pantă simulată de 15 grade.

Presiunea prin articulația flexibilă internă Reinke a rămas aproape neschimbată între terenul plat și cel înclinat, demonstrând că aceasta este cea mai previzibilă și fiabilă îmbinare flexibilă disponibilă pe piață astăzi.

‍

ARTICULAȚIE INTERNĂ CU FLUX LIBER

‍

CUPLAJ CU BILĂ EXTERNĂ ȘI CÂRLIG

Un alt tip de îmbinare flexibilă utilizat în industrie, cunoscut sub denumirea de bilă externă și cârlig, a prezentat variații semnificative ale pierderii de presiune, afectând considerabil performanța aplicării apei în cadrul sistemului. Conform rezultatelor testelor, pierderea de presiune în cazul cuplajului cu bilă externă și cârlig, pe un câmp cu o pantă simulată de 15 grade, a fost de peste 3,5 ori mai mare, ducând la o variabilitate semnificativă a presiunii pe terenurile accidentate. Acest tip de pierdere de presiune se poate acumula rapid în sistemele cu mai multe turnuri, ceea ce poate îngreuna considerabil estimarea precisă a performanței în faza de proiectare a rețelei de aspersoare.

Alegerea este clară. Dacă doriți o îmbinare flexibilă previzibilă de înaltă performanță pentru orice tip teren, nu există nimic mai bun decât cârligul și receptorul de la Reinke.

Noțiuni de bază cu e2

GĂSIȚI UN DEALER

Găseşte un dealer

01. Proiectați-vă sistemul

Dealerii noștri locali certificați vă ajută să proiectați sistemul ideal pentru terenul dumneavoastră. Vom cartografia cea mai mare zonă de acoperire posibilă — aveți nevoie de mai mult? Puteți adăuga un pistol de capăt sau sistemul ESAC™. Un pivot bine proiectat poate iriga până la 98,2% din suprafața câmpului, contribuind la obținerea unor randamente maxime.

02. INSTALAȚI

După ce sistemul este construit în fabrica noastră, distribuitorul dumneavoastră îl va livra, instala și pune în funcțiune în cel mai scurt timp. Iar dacă pe parcursul utilizării apare vreo problemă, va fi acolo pentru a vă ajuta. Tot ce trebuie să faceți este să-l sunați.

03. MENȚINEȚI

Întreținerea pivotului Reinke este simplă — fără ungerea rulmenților sau verificarea garniturilor, datorită rulmenților fără întreținere și a garniturilor ascunse cu inele V. Doar pregătiți sistemul pentru iarnă în zonele cu climă rece, verificați uzura componentelor și asigurați-vă că anvelopele sunt umflate corespunzător și aliniate corect. Aveți nevoie de ajutor? Dealerii noștri sunt alături de dumneavoastră.

AFLAȚI MAI MULTE

Resurse

Ghiduri și informații concepute pentru a vă ajuta să maximizați eficiența, să îmbunătățiți productivitatea și să profitați la maximum de sistemele dvs. de irigare.

vezi toate resursele

Garnitură clară cu inel în V

Odată instalate, garniturile cu inele V de la Reinke sunt atât de bine protejate încât, cel mai probabil, nu vor mai vedea niciodată lumina zilei.

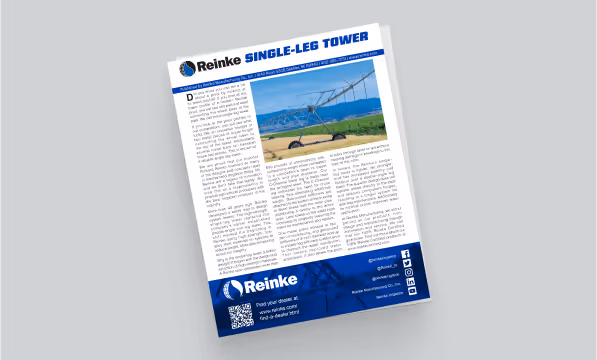

Turn cu un singur picior

Știați că puteți afla multe despre un pivot doar uitându-vă la profilul turnului său?

Rezultate reale. Cultivatori adevărați.

„Când am trecut la un pivot central Reinke, cantitatea de apă aplicată culturilor este controlată mai bine și nu-mi mai fac griji că culturile vor fi înecate. Utilizarea unui pivot central este ușor de utilizat și nu este la fel de intensivă de muncă ca procesul de irigare prin inundații.”

----James Silva

Rezultate reale. Cultivatori adevărați.

„Vizualizarea datelor de la senzorul fizic în sol este cel mai bun beneficiu. Aceste date aproape în timp real mă ajută să îmi planific următoarea irigare și să văd și efectele precipitațiilor.”

----Bill Mize

Rezultate reale. Cultivatori adevărați.

„Cu sistemul Reinke mai ușor, nu se blochează în solul argilos ca celelalte mărci mai grele. Pot economisi bani și pot iriga mai durabil.”

----Jac Johan van der Westhuizen

Componența produsului

Specificații

CARACTERISTICI DE PERFORMANȚĂ

Puncte pivot

6”, 8” Rulment fără întreținere, 10”

Lungimea maximă a sistemului

2.800'

Diametre țevi

6”, 6 5/8”, 8 5/8”, 10”

Materiale pentru țevi

Oțel de înaltă rezistență, CN +, oțel inoxidabil, poli-căptușit

Învelișuri țevi

ReinCoat®, RedCoat™

Lungimi de deschidere¹

118', 137', 156', 175', 194', 204'

Conexiune Span

Cârlig și receptor

Spațiul de ieșire al intervalului

40”, 57”

Pantă procentuală de întindere²

Până la 20%

Lungimi braț

13', 23', 32', 42', 51', 61', 85', 105'

Angrenaje pentru roți

Funcție moderată, Seria 740, Roată Reinke 10/16

Anvelope

11 „x 22,5”, 11,2 „x 24”, 320/85R24, 14,9 „x 24”, 16,9 „x 24”, 11,2 „x 38”, 320/85R38, 13,6 „x 38”, 380/80R38

Trenul de conducere

Flex cu trei roți, cu trei roți, cu trei roți, Agri-tracs™

Înălțimile Turnului

Profil redus, Standard, Sugargator^®, Supergator^®

Sistem de ferme

Sistem de prindere Heritage™

Tije de fermă

5/8”, 3/4"

Remorcare³

Motoare pivotante cu patru roți, tractare antiderapantă, tractare rapidă pe două roți, tracțiune inversă, acționare motor⁴

Seria de colț cu braț oscilant ESAC™

Interval de înfășurare

Spațiu de picurare

LONGEVITATE ȘI FIABILITATE

Transfer de stres optimizat

Sistemul ReinLock™ Trussing asigură o mai mare integritate structurală.

Sistem de transmisie fiabil

Construit pentru o funcționare eficientă și de lungă durată în condiții solicitante.

Garanție lider în industrie

Asigurarea performanței și durabilității sistemului pe termen lung.

CARACTERISTICI DE PERFORMANȚĂ

Înălțimi disponibile ale turnului

Supergator®: 20 ft (6,1 m)
Sugargator®: 14 ft (4,3 m)
Standard: 9 ft (2,7 m)
Profil scăzut: 5 ft (1,5 m)

¹Lungimile intervalului variază în funcție de diametrul țevii²Limitările pantei variază în funcție de lungimea intervalului și kiturile de performanță ale intervalului³Lungimea maximă a mașinii nu poate depăși 1.320' cu un pachet de remorcare⁴Disponibil numai într-o configurație cu un singur interval

vezi toate specificatiile

REZUMATUL NOII GARANȚII LIMITATE DE SISTEM

GARANȚIE

Sistemele de irigare Reinke au o garanție limitată standard de doi (2) ani și garanții extinse pentru anumite componente primare, așa cum sunt enumerate mai jos:

citiți garanția completă

Țeava de apă

Reinke 10/16

Sau 16.000 de ore de funcționare, oricare dintre acestea survine mai întâi.

25 de ani

Furtun de apă cu articulație Span (cizme)

10 ani

Defecțiune structurală datorată coroziunii

Oțel galvanizat
CN+
Aluminiu
Oțel inoxidabil
Poly-căptușit

20 de ani

CONTROLUL MIȘCĂRII SISTEMULUI

Reinke 10/16

Sau 16.000 de ore de funcționare, oricare dintre acestea survine mai întâi.

10 ani

Taxă standard

Sau 10.000 de ore de funcționare, oricare dintre acestea survine mai întâi.

10 ani

Taxă moderată

Sau 6.000 de ore de funcționare, oricare dintre acestea survine mai întâi.

5 ani

Componente structurale

Fabricat direct de Reinke Manufacturing Co., Inc.

5 ani

Tehnologie de precizie

Reinke 10/16

5 ani

Panou RPM Advanced Plus™

5 ani

Panou cu ecran tactil RPM

5 ani

Panoul RPM Connect™

5 ani

Navigator™ EOS GPS

2 ani

RC3™

3 ani
