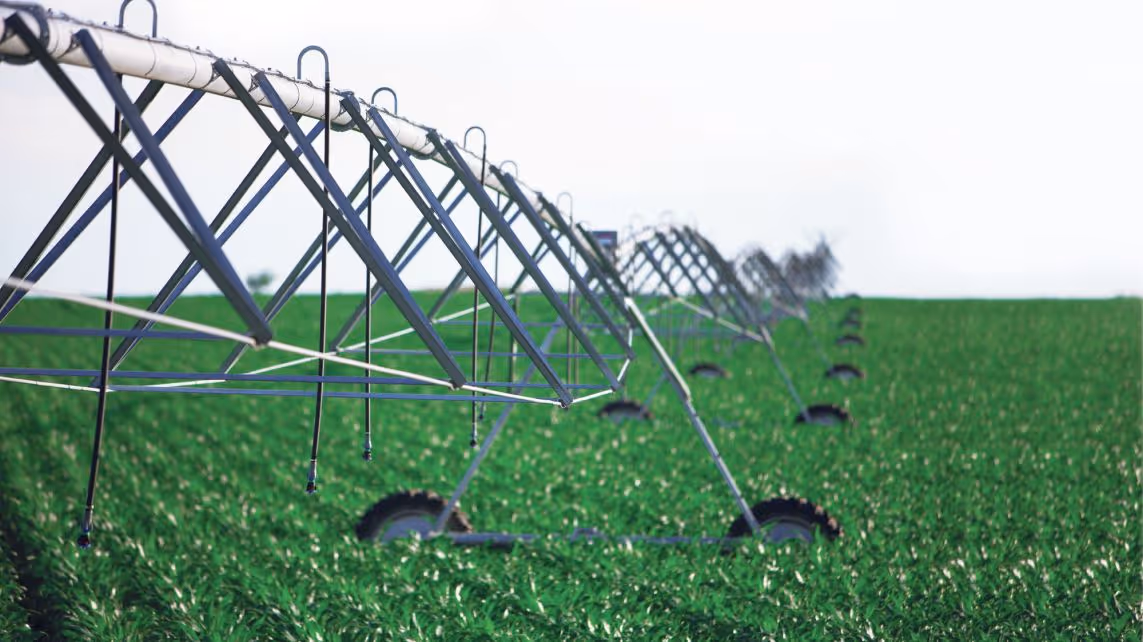

Electrogator® ii

KÖRFORGÓ ÖNTÖZŐRENDSZEREK

Az iparág vezető, elektromos hajtású pivot rendszere, kifejezetten tartós, hatékony használatra és kivételes vízelosztásra tervezve.

KERESKEDŐ KERESÉSE

Lásd: Műszaki adatok

Termékinformációk

Nagy szilárdságú acél

A Electrogator II körforgós és laterális rendszereihez felhasznált nagy szilárdságú acél akár 50%-kal erősebb, mint a versenytárs öntözőrendszerekhez használt acél. Az eredmény egy nagy szilárdságú szerkezet, melynek súlya akár 20%-kal kevesebb. 

A Reinke rendszerei a talajtömörítéshez hozzájáruló súlyból három plusz tonnát csökkent (versenytársaink gépeivel összehasonlítva).  

A 2700 kilogrammal kisebb súly viszonylag kevesebb feszességet és a rendszer hajtóművét és a fontos alkatrészeket érő kisebb elhasználódást jelent. Ennek köszönhetően a Reinke öntözőrendszerei tartósabbak, kevesebb leállással működnek és kevesebb javításra van szükségük.

Termékinformációk

Tornyok és szerkezeti szilárdság

Szélesebb toronyalap biztosítja a nagyobb stabilitást
Elnyeli a feszültséget a toronynál és nem vezeti közvetlenül a vízcsövekbe
A rendszer élettartamának hosszabbítása érdekében az alkatrészek kevésebb igénybevételnek vannak kitéve
A szerkezet kevésbé zavaró, ami javítja a vízellátást a toronynál és kevésbé zavarja a magasabb növényeketA szerkezet jobb lebegése javítja a teljesítményt
Fokozott flotáció a jobb teljesítmény érdekében

Annál jobb, minél több feszültséget sikerül elvezetni a vízcsövektől. Éppen ezért 3 inch átmérőjű, galvanizált merevítőket helyezünk el a merevítés aljánál, és nem közvetlenül a vízcsöveknél. Ennek köszönhetően a nyomás az egész szárnyon egyenletesebben oszlik el, és ami a legfontosabb, a csövek sokkal tovább használhatók.

Termékinformációk

KAMPÓ ÉS AKASZTÓ

A hengerben a forgás leghatékonyabban a középpontban valósítható meg, és mi pont ide helyeztük el kampós-akasztós csatlakozónkat, ami bármilyen terepen maximális rugalmasságot biztosít. A szárny akkor sem fog elmozdulni, ha kissé görgetni kell. Ráadásul a belül elhelyezkedő csatlakozónak köszönhetően a védőhüvely rugalmasan mozoghat, túlzott nyújtás nélkül, ami növeli a szerkezet élettartamát.

A rendszer befolyásolja a víz folyását? A válasz: igen, egy kis mértékben. Viszont a Clemson Egyetem tanulmánya szerint ez minimális. A versenytárs szerkezetében a T-idomok, a folyatófúrással készült csatlakozók és a formátlan szárny-vízcső csatlakozások miatt tovább súrlódással is rendelkezik. Ebben az esetben ismét a kivételes mérnöki munkának köszönhetően javul a rendszer teljesítménye.

Termékinformációk

DUPLAFALÚ TORONYSZEKRÉNY

A Reinke exkluzív duplafalú toronyszekrénye egy páramentes környezetet biztosít az elektromos alkatrészeknek – itt egész biztos nem fog találni páralecsapódást.
‍
Kiváló minőségű, UV-sugárzásnak ellenálló anyagokból készült és egyedi kialakítása az iparág legerősebb, legtovább használható toronyszekrényét eredményezi. Végül, a mechanikus biztonsági zárnak köszönhetően a fedél eltávolításához először bontani kell az áramkört.

Termékinformációk

V-GYŰRŰS TÖMÍTÉS

V-gyűrűs tömítésünknek olyan sok előnye van, hogy szinte hihetetlen, hogy más újításainkhoz hasonlóan ezt még nem másolták le. Először is, minden egyes tömítés a csőben helyezkedik el, így teljesen védett a káros UV-sugárzástól.

Emellett, a versenytárs által két perem közé bepréselt T-idomok helyett, a Reinke V-gyűrűs tömítése erősebb kapcsolatot alakít ki a peremek között (a perem-műanyag-perem csatlakozás helyett) és együttesen hasznosítja két csatlakoztatott fém perem erejét (ahelyett, hogy az acél szilárdságát egy műanyag T-idommal megtörné). Ráadásul a csatlakoztatott peremek nem süllyednek meg és nem lógnak le, és nem jönnek létre olyan gyenge pontok, melyek később javításra szorulnak.

Végül, a V-gyűrűs tömítésnek köszönhetően a cső belső részének felülete teljesen sima, míg minden T-idomhoz egy belső csőr tartozik, ami minden egyes csatlakozási pontnál megtöri a víz folyását. A Reinke V-gyűrűs tömítőrendszer minden szempontból előnyösebb módja a csövek csatlakoztatásának.

Termékinformációk

LOCSOLÓ KIMENETEK

Minden egyes alkatrész fontos. Éppen ezért ¾” kúpos félcsatlakozókat hegesztünk erős acél vízcsöveinkhez, sőt, ¾” kúpos, rozsdamentes acélból készült csatlakozókat hegesztünk a króm-nikkel vízcsövekhez. A folyatófúrással készült csatlakozóktól eltérően a hegesztés soha nem töri meg a víz folyását és eredendően erősebb.

KIVÁLÓ TELJESÍTMÉNY, KISZÁMÍTHATÓ EREDMÉNYEK

A vízfelhasználás hatékonysága az öntözőrendszer teljesítményének kritikus pontja. Az öntözési ciklus során a hepehupás terep miatti előforduló nyomáscsökkenés és -ingadozás a mező legfontosabb területein is okozhat teljesítményromlást. A Reinke beépített rugalmas kampója – más néven kampó és akasztó – az iparág legkiszámíthatóbb, nagy teljesítményű rugalmas csatlakozója. A talaj minőségétől függetlenül minimális nyomáscsökkenést és -ingadozást biztosít.

A Reinke rendszerinél a kampós csatlakoztatásnak köszönhetően a nyomáscsökkenés hozzávetőlegesen egyenleges marad, így tereptől függetlenül a locsoló csomag teljesítménydiagramja folyamatosan érvényes marad. Ezt bizonyítékok is alátámasztják. A Clemson Egyetem egy tanulmányában több rugalmas csatlakozó vizsgált és összehasonlották a nyomáscsökkenést (a vízáramlás megszakadását). A nyomáscsökkenést viszonylag sík terepen, valamint 15 fokos szimulált lejtésű terepen csatlakozónként eltérő gallon/perc (gpm) vízmennyiség mellett mérték. A teszt eredményei magukért beszélnek.

A Reinke rugalmas kampó és akasztó csatlakozásán keresztüli nyomás gyakorlatilag azonos volt a vízszintes talajon és a 15 fokos szimulált lejtésű terepen is, ezzel az eredménnyel pedig a mai piacon ez a legkiszámíthatóbb rugalmas csatlakozási megoldás.

‍

REINKE BEÉPÍTETT RUGALMAS CSATLAKOZÁS

‍

KÜLSŐ GOLYÓSCSATLAKOZÓ

Az iparágra jellemző másik rugalmas csatlakozás, a külső golyóscsatlakozó, jelentős hatással van a nyomáscsökkenésre és ezzel a rendszer vízellátási teljesítményére. Az eredmények alapján, külső golyóscsatlakozással egy 15 fokos szimulált lejtésű mezőn a nyomáscsökkenés több, mint 3,5-szer nagyobb, ami göröngyös talajon még jelentősebb nyomásváltozást eredményez. Az ilyen jellegű nyomáscsökkenés a több tornyot tartalmazó rendszerekben gyorsan összeadódik. Emiatt a kiszámíthatatlanság megnehezíti a locsolórendszerek megtervezését.

A választás egyértelmű. Ha minden terepen kiszámítható, nagy teljesítményű, rugalmas csatlakozást, a Reinke kampós-akasztós rugalmas csatlakoztatásának nincs párja.

AZ E2 HASZNÁLATÁNAK ELSŐ LÉPÉSEI

hogyan működik

Kereskedő keresése

01. RENDSZERTERVEZÉS

Tanúsított helyi kereskedői hálózatunk segít megtervezni az igényeinek pontosan megfelelő rendszert. Térképek felhasználásával megrajzoljuk a lehető legnagyobb területet lefedő kört. Még nagyobb területet szeretne lefedni? Egészítse ki a rendszert egy szórófejjel vagy az ESAC™ megoldással! A hatékony forgó kialakítás révén a terület 98,2%-ának öntözése biztosított, így nagy terméshozamra számíthat.

02. telepítés

Miután rendszerét üzemünkben összeállítottuk, kereskedője rövid idő alatt üzembe is helyezi. A rendszer leszállítása és telepítése a kereskedő feladata. És ha használat közben bármilyen probléma felmerülne, abban is szívesen segít. Forduljon hozzá bizalommal!

03. karbantartás

Reinke forgó öntözőrendszere karbantartása roppant egyszerű – karbantartásmentes csapágyainknak és rejtett V-gyűrű tömítéseinknek köszönhetően nem kell zsírozni a csapágyakat és ellenőrizni a tömítéseket. Elég, ha a rendszert az éghajlatnak megfelelően téliesíti, ellenőrzi a kopást, valamint a gumiabroncsok felfújását és megfelelően beállítását. Segítségre van szüksége? Kereskedőink szívesen segítenek.

TOVÁBBI INFORMÁCIÓK

Források

Útmutatók és részletes adatok segítenek a hatékonyság maximalizálásában, a termelékenység javításában, valamint a legjobb eredmények elérésében öntözőrendszereink használatával.

ÖSSZES FORRÁS MEGTEKINTÉSE

REINKE V-GYÚRÚS TÖMÍTÉS

A Reinke V-gyűrűs tömítéseit beszerelésük után valószínűleg soha többé nem éri napfény.

Egylábú torony

Tudta, hogy a toronyprofil alapján sok mindent megállapíthatunk egy körforgós rendszerről?

Valódi eredmények. Igazi termelők.

„Amikor egy Reinke középső forgóra váltottam, a növényekre juttatott víz mennyiségét jobban szabályozzák, és már nem aggódom, hogy a növények elfulladnak. A középső forgó használata könnyen használható, és nem olyan munkaigényes, mint az árvíz öntözési folyamat.”

—James Silva

Valódi eredmények. Igazi termelők.

„A fizikai érzékelő adatainak megtekintése a földön a legjobb előny. Ezek a szinte valós idejű adatok segítenek megtervezni a következő öntözést, és megnézni a csapadék hatásait is.”

—Bill Mize

Valódi eredmények. Igazi termelők.

„Mivel a Reinke rendszer könnyebb, nem ragad be az agyagtalajba, mint a többi nehezebb márka. Pénzt takaríthatok meg és fenntarthatóbb módon öntözhetek.”

—Jac Johan van der Westhuizen

TERMÉK RÉSZLETES ADATAI

Műszaki adatok

TELJESÍTMÉNY JELLEMZŐK

Pivot pontok

6”, 8” karbantartásmentes csapágy, 10”

Maximális rendszerhossz

2,800'

Csőátmérők

6”, 6 5/8”, 8 5/8”, 10”

Csőanyagok

Nagy szilárdságú acél, CN+, rozsdamentes acél, polírozott bélelt

Csőbevonatok

ReinCoat®, RedCoat™

Fesztávhossz¹

118', 137', 156', 175', 194', 204'

Span kapcsolat

Horog és vevő

Fesztáv kimeneti távolság

40”, 57”

Fesztáv százalékos lejtése²

Akár 20%

Gúm hossza

13', 23', 32', 42', 51', 61', 85', 105'

Kerékfogaskerekek

Mérsékelt teljesítményű, 740 sorozat, Reinke 10/16 WheelGear

Gumiabroncs

11” x 22,5”, 11,2” x 24”, 320/85R24, 14,9” x 24”, 16,9” x 24”, 11,2” x 38”, 320/85R38, 13,6” x 38", 380/80R38

Hajtóvonat

Háromkerékes hajlító, háromkerékes szegecses, Agri-tracs™

Toronymagasságok

Alacsony profilú, standard, Sugargator^®, Szupergátor^®

Rácsos rendszer

Heritage™ rácsos rendszer

Rácsrudak

5/8”, 3/4”

Vontatás³

Négykerekű forgómozgató, csúszó vontató, kétkerekű gyorsvontás, hátrameneti vontató, motorhajtás⁴

ESAC™ lengőkar saroksorozat

Igen

Csomagolási tartam

Igen

Csökkenési tartomány

Igen

HOSSZÚ ÉLETTARTAM ÉS MEGBÍZHATÓSÁG

Optimalizált stresszátvitel

A ReinLock™ tartórendszer nagyobb szerkezeti integritást biztosít.

Megbízható hajtáslánc

Hatékony és hosszú élettartamú működésre tervezték igényes körülmények között.

Iparágvezető garancia

Hosszú távú rendszer teljesítményének és tartósságának biztosítása.

TELJESÍTMÉNY JELLEMZŐK

Elérhető Tower Heights

Supergator®: 6,1m (20 láb)
Sugargator®: 14 láb (4,3 m)
Normál: 9 láb (2,7 m)
Alacsony profil: 5 láb (1,5 m)

¹A fesztávolság hossza a cső átmérőjétől függően változik²A lejtési korlátozások a tartományhossztól és a tartományteljesítménykészletektől függően változnak³Vontatócsomag esetén a gép maximális hossza nem haladhatja meg az 1,320' -ot⁴Csak egyetlen tartományú konfigurációban érhető el

ÖSSZES TERMÉKSPECIFIKÁCIÓ MEGTEKINTÉSE

AZ ÚJ RENDSZER KORLÁTOZOTT JÓTÁLLÁSÁNAK ÖSSZEFOGLALÁSA

GARANCIA

A Reinke Irrigation Systems szabványos két (2) éves korlátozott garanciával és kiterjesztett garanciával rendelkezik az alábbiakban felsorolt egyes elsődleges alkatrészekre:

olvassa el a teljes garanciát

Vízcső

Reinke 10/16

Vagy 16 000 óra üzemidő, attól függően, hogy melyik történik először.

25 év

Fesztercsuklós víztömlő (csizma)

10 év

Korrózió miatti szerkezeti meghibásodás

Horganyzott acél
CN+
Alumínium
Rozsdamentes acél
Poly bélelt

20 év

Hajtóvonat

Reinke 10/16

Vagy 16 000 óra üzemidő, attól függően, hogy melyik történik először.

10 év

Szabványos vámtétel

Vagy 10 000 óra üzemidő, attól függően, hogy melyik történik először.

10 év

Mérsékelt feladat

Vagy 6000 óra üzemidő, attól függően, hogy melyik történik először.

5 év

Szerkezeti alkatrészek

Közvetlenül a Reinke Manufacturing Co., Inc. gyártja.

5 év

Precíziós technológia

Reinke 10/16

5 év

RPM Advanced Plus™ panel

5 év

RPM érintőképernyős panel

5 év

RPM Connect™ panel

5 év

Navigátor™ EOS GPS

2 év

RC3™

3 év
